07-2. FFT 예제를 손으로 풀어보며 이해하기

$y(n)=0,0,0,0,1,1,1,1$인 값에 대해 FFT 수식을 이용해서 단계별로 손으로 문제를 풀듯이 계산해보자.



먼저 이 값을 DFT 수식을 이용해서 엑셀에서 구해보면 다음과 같다.



$$\begin{array}{}\text{(1)}& DFT:Y(k)=\sum _{n=0}^{N-1}y(n)e^{-i\frac{2\pi }{N}kn},0\le k<N\end{array}$$

$$\begin{array}{}\text{(2)}& IDFT:y(n)=\frac{1}{N}\sum _{k=0}^{N-1}Y(k)e^{i\frac{2\pi }{N}kn},0\le n<N\end{array}$$

(그림 1) DFT 계산방식으로 구한 Y(k) 값

---

FFT를 이용해서 구해보자. FFT의 수식은,



$$\begin{array}{rl}Y(k)=P(k)+W^{k}Q(k),& 0\le k\le \frac{N}{2}-1\\ \text{(5)}& Y(k+\frac{N}{2})=P(k)-W^{k}Q(k),& 0\le k\le \frac{N}{2}-1\end{array}$$



8개 포인트 데이터에 대해서 구할 때, FFT에서는 아래 이미지와 같은 순서로 구해진다.

• P와 Q에 의해서 --> Y가 구해지고,
• U, V, R, S에 의해서 -> P, Q가 구해지고,
• y(n)에 의해서 --> U, V, R, S가 구해진다.

 여기서 P, Q, U, .. 등은 임의로 붙인 기호이고, 기호 이름 자체에 큰 의미는 없다. 주어진 y(n) 데이터에 의해 2 포인트 DFT값이 구해지고, 2포인트 DFT 값에 의해서 4 포인트의 DFT가 구해지는 관계만 이해하면 된다.

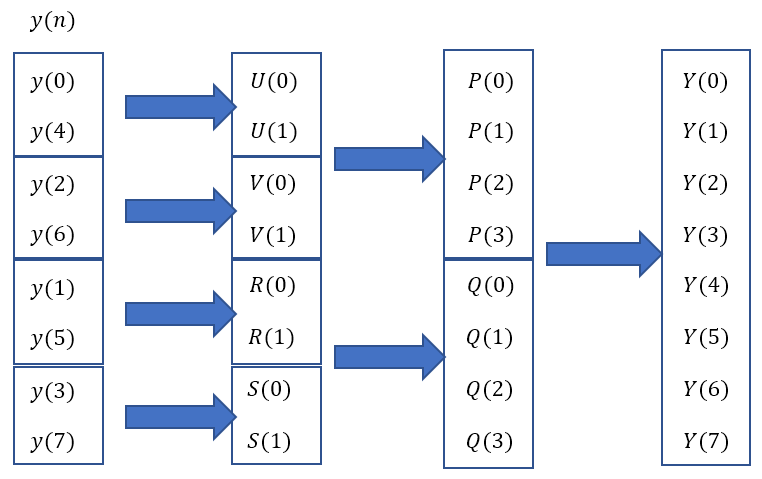

(그림 2)8 포인트 데이터에 대한 FFT 개념도

(그림 2)에서 y(n)의 번호가 0~7까지 순서대로 되어 있지 않음에 유의한다.

왜 이렇게 되었을까?



최종 결괏값 Y(k)의 관점에서 생각해보자.



Y(k)의 경우는 0~7까지 차례대로 되어 있다.

그렇다면, y(n)에서 직접 Y(k)를 계산한다면(DFT를 이용해서), y(n)도 0~7까지 차례대로인 상태일 것이다.

그런데, FFT에서는 짝수항인 {y(0), y(2), y(4), y(6)}을 P로 놨고, 홀수항 {y(1), y(3), y(5), y(7)}을 Q로 놓고서 계산한다.

따라서,

$$\begin{array}{rl}& p(0)=y0\\ & p(1)=y2\\ & p(2)=y4\\ & p(3)=y6\\ \\ & q(0)=y2\\ & q(1)=y4\\ & q(2)=y4\\ & q(3)=y7\end{array}$$



개념도에 표시해보면 아래와 같이 될 것이다.

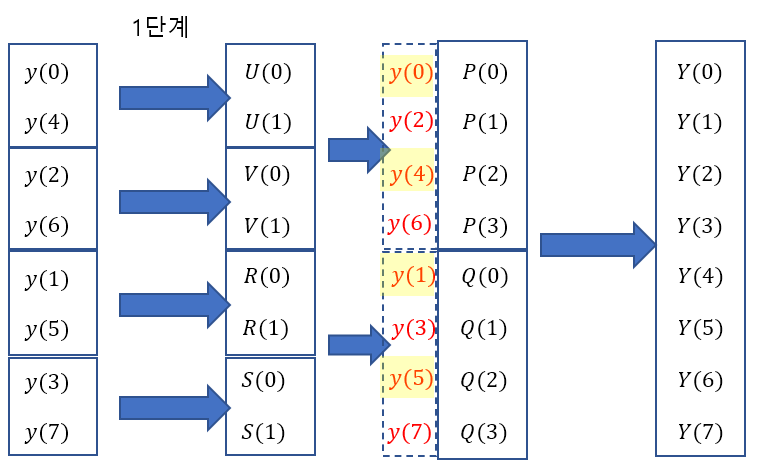

(그림 3) P와 Q를 구하는데 사용되는 y(n)의 위치 값

이제 P와 Q를 구하는 것에 대해 생각해보자.

먼저 P에 대해서는, 짝수항에 의한 FFT값인 U와, 홀수항에 의한 FFT값인 V에 의해서 구해진다. 여기서 짝수항은 (그림 3)에서 노란색을 칠한 값들이다. 따라서, U값을 구할 때 사용된 y(n)값은 {y(0), y(4)}가 되고, V값을 구하는데 사용되는 y(n)값은 {y(2), y(6)}이 된다. 마찬가지 원리로 R과 S를 구할 때 사용되는 y(n)값을 구할 수 있고, 이를 개념도에 표시해보면 아래와 같다.

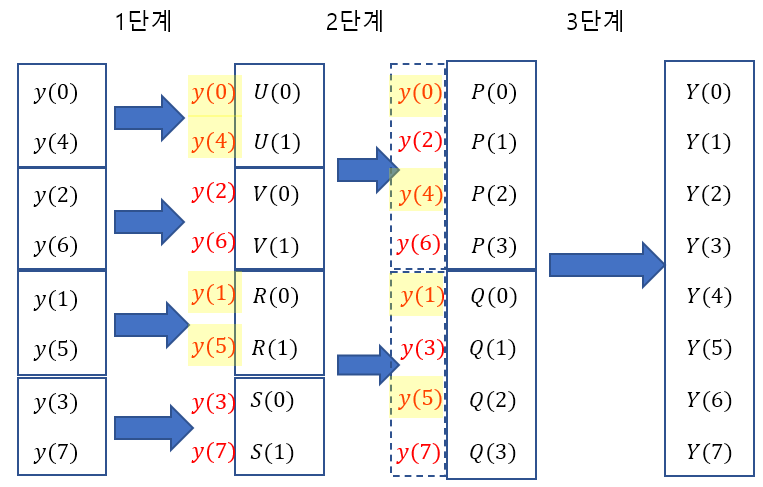

(그림 4) U, V, R, S를 구할 때 사용되는 y(n) 값들

(그림 4)를 보면, 처음 1단계 계산을 할 때 어떤 y(n) 값을 사용해야 할지를 알 수 있고, 이것이 (그림 2)에서 y(n)의 순서를 이러한 순서로 놓은 이유이다.



포인트가 8개일 때야 단계가 3단계밖에 안되기에 손으로 y(n)의 계산 순서를 정할 수 있지만, y(n)이 수백수천 개의 포인트일 때는 이러한 방법으로 y(n)의 계산 순서를 정할 순 없다.

FFT를 프로그래밍할 때는 이러한 수동 방법을 쓰지 않고, 쉽게 y(n)의 순서를 정하는 알고리즘을 사용한다. 이 알고리즘은 다음 페이지에서 엑셀 VBA를 사용한 FFT 프로그래밍에서 소개할 것이다.



이제 FFT를 어떻게 구해야 할지 스케치는 되었고, 실제 계산을 해보자.

계산 순서는 다음과 같다.

1. [1단계] 계산 수행 : $A(0)=a(0)+a(1),A(1)=a(0)-a(1)$ 이용
2. [2단계] 계산 수행: $\{W_4^0,W_4^1\}$을 구하고, N=4일 때의 FFT 수식 이용
3. [3단계] 계산 수행: $\{W_8^0,W_8^1,W_8^2,W_8^3\}$을 구하고, N=8일때의 FFT 수식 이용

각 단계별 계산을 하기에 앞서 W를 구하는 방법을 먼저 알아보자.

$W^k$의 계산

N=8이라면 $W_8^k=e^{-i\frac{2\pi }{8}k}=e^{-i\frac{\pi }{4}k}=\cos \frac{k\pi }{4}-i\sin \frac{k\pi }{4}$



계산해보면, ($N_8^k$에서 밑 수 8은 생략해서 표현하자. 복잡함을 피하기 위해)



$$\begin{array}{rl}& W^0=\cos \frac{0\cdot \pi }{4}-i\sin \frac{0\cdot \pi }{4}=1-i\cdot 0=1\\ & W^1=\cos \frac{1\cdot \pi }{4}-i\sin \frac{1\cdot \pi }{4}=\frac{1}{\sqrt{2}}-i\frac{1}{\sqrt{2}}=0.71-0.71i\\ & W^2=\cos \frac{2\cdot \pi }{4}-i\sin \frac{2\cdot \pi }{4}=\cos \frac{\pi }{2}-i\sin \frac{\pi }{2}=0-i=-i\\ & W^3=\cos \frac{3\cdot \pi }{4}-i\sin \frac{3\cdot \pi }{4}=-\frac{1}{\sqrt{2}}-i\frac{1}{\sqrt{2}}=-0.71-0.71i\end{array}$$

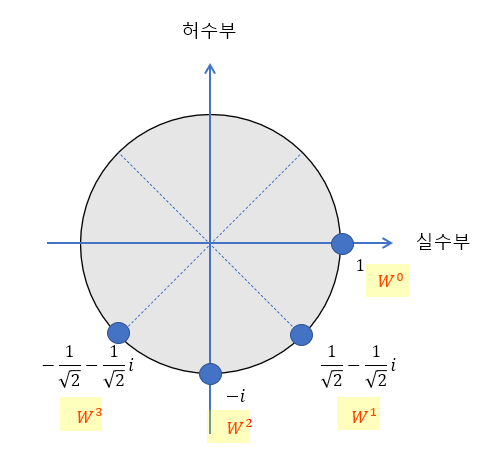

$W_N^k$ 값을 이렇게 오일러 공식으로 삼각함수로 변환 후 손으로 계산할 수도 있으나, 복소평면에서의 그림으로 생각하면 더 쉽게 계산될 수 있다.



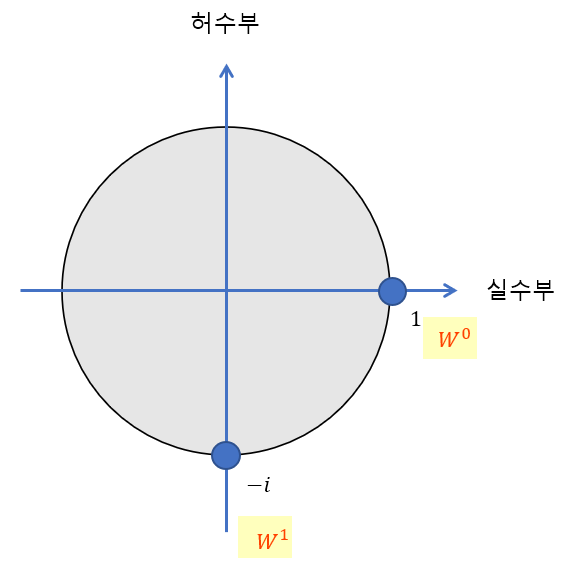

N=8이기에, $W_8^k$의 값은 복소평면에서 반지름이 1인 원에서 360도를 8 등분한 지점의 값이고, $W_8^0$~$W_8^4$의 값은 실수 측 1에서 시작해서 반시계 방향으로의 4개 포인트에서의 복소 값이다.

여하튼, $N=8$일 때 $W^k$의 값은,

$W^0$	$1$
$W^1$	$0.71-0.71i$
$W^2$	$-i$
$W^3$	$-0.71i-0.71i$



마찬가지로 계산하면 $N=4$일 때의 $W^k$의 값은,



$W^0$	$1$
$W^1$	$-i$

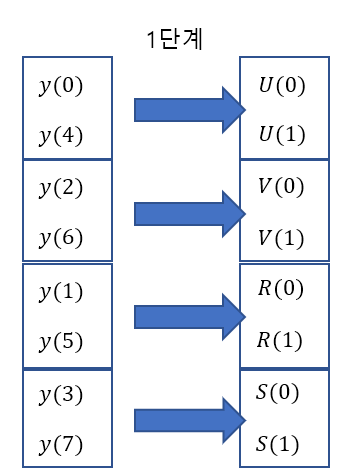

[1단계] 계산



1단계는 y(n)의 2개의 쌍으로부터 직접 값을 구한다.



공식은,

$$\begin{array}{rl}& A(0)=a(0)+a(1)\\ & A(1)=a(0)-a(1)\end{array}$$

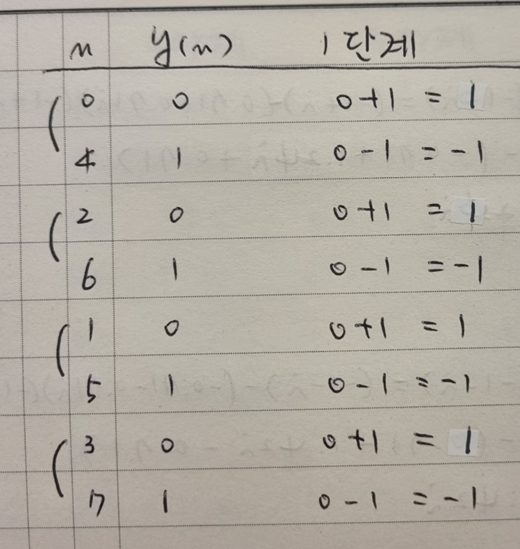

위 공식에 따라 계산을 해보자.

[2단계] 계산

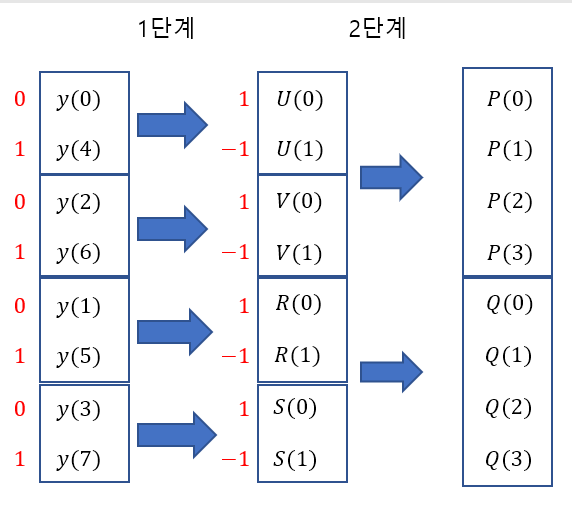

2단계는 1단계의 계산 결과를 가지고, N=4일 때의 계산을 하면 된다.

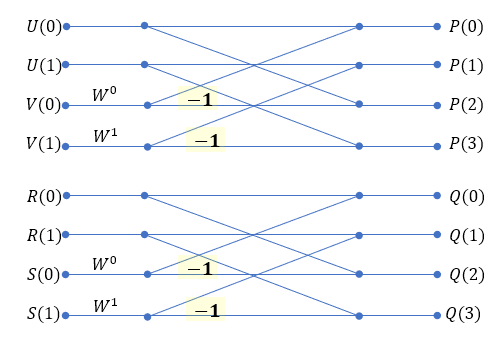

N=4일 때의 계산 방법은,

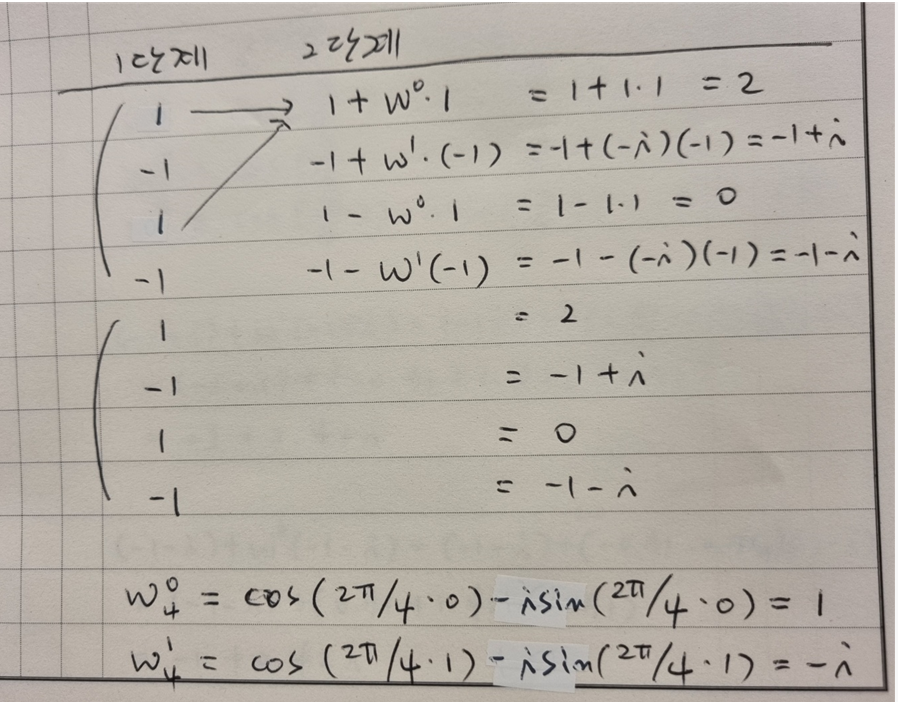

위 계산방법에 따라 계산을 하면 아래와 같다.

위 풀이식에서, 아랫부분 4개는, 윗부분 4개와 같은 값에서 유도되는 것이기에, 다시 계산할 필요 없이, 똑같은 결과일 것이기에 다시 계산하지 않은 것이다.

그리고, N=4이기에 $W_4^k$의 값을 사용한다.



[3단계 계산]

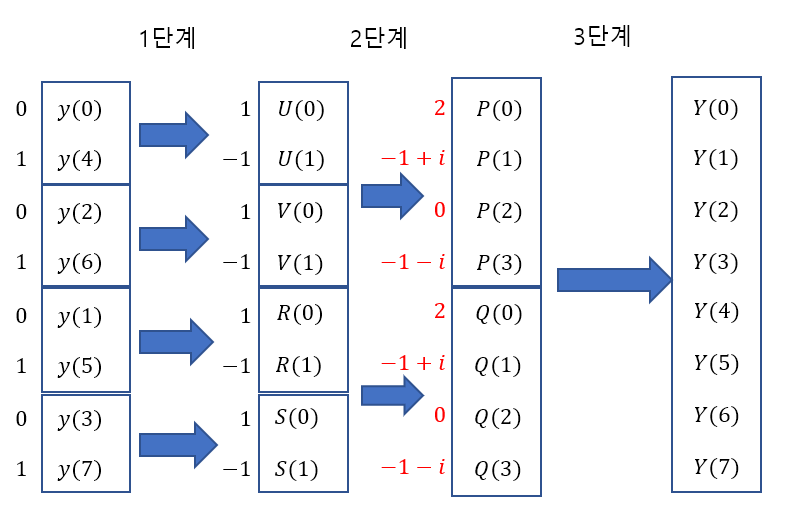

3단계 계산은 2단계의 결과를 가지고 계산한다.

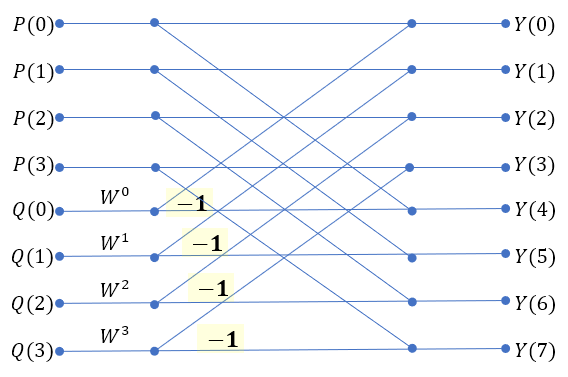

이때 계산되는 FFT 수식은 N=8일 때의 수식이다.

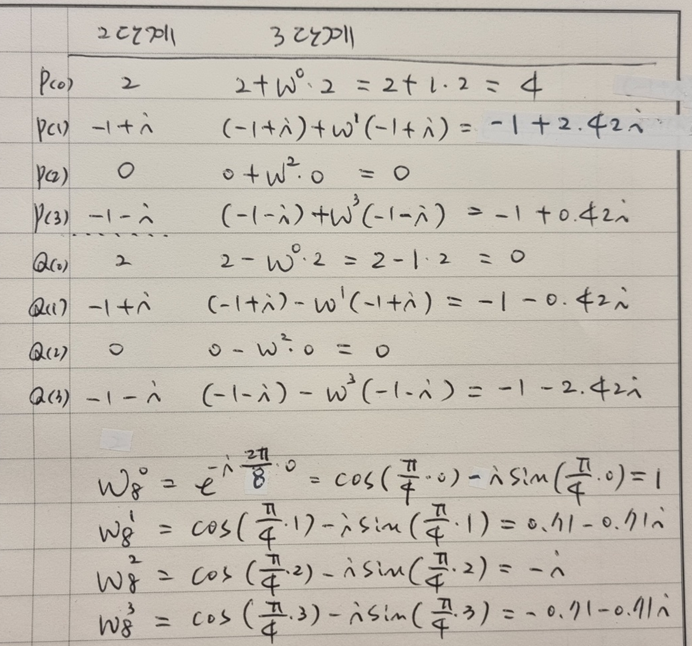

계산해보면 아래와 같이 된다.



위 계산에서, Y(1), Y(3), Y(5), Y(7)에 대한 계산은, 식이 복잡하여 따로 계산식을 적는다.



Y(1) 계산은,



Y(3)의 계산은,



Y(5)의 계산은,

Y(7)의 계산은,



---

이처럼 FFT에 의한 계산 결과를 (그림 1)의 DFT를 이용한 결과와 비교해보면, 일치함을 알 수 있다.



FFT 프로그램에서는 위에서 손으로 구한 방법처럼 계산이 진행되고, 이렇게 하면 $O(N\log N)$ 연산 시간에 푸리에 변환 값을 구할 수 있다.



다음 페이지부터는, 엑셀 자체 기능으로 있는 FFT함수의 사용 및 직접 FFT를 프로그래밍하는 것을 해볼 것이다.



-끝-
