06-2. 이산 푸리에 변환(DFT, Discrete Fourier Transform)

앞 페이지에서 이산 시간 푸리에 변환(DTFT)까지 유도했고, 이제 주파수까지 이산인 이산 푸리에 변환(DFT)을 유도해본다.



---

시간을 '이산'으로 만드는 것은, 어떤 아날로그 신호에 대해서 연속된 시간으로 값을 측정할 수 없는 현실적인 이유 때문이었다. 현실에서는, 아무리 시간을 잘게 쪼게도 연속된 시간에 대한 값을 잴 수도 저장할 수도 없다.



주파수에 대해서도 마찬가지로, 연속된 주파수 값을 가지는 것을 현실에서 측정하거나 저장할 수 없다. (컴퓨터 등에서 디지털 적으로 처리할 수 없다는 말이다.)

따라서, 주파수에 대해서도 연속된 것이 아닌, 간격이 존재하는 이산 주파수의 형태로 다뤄줘야 한다.

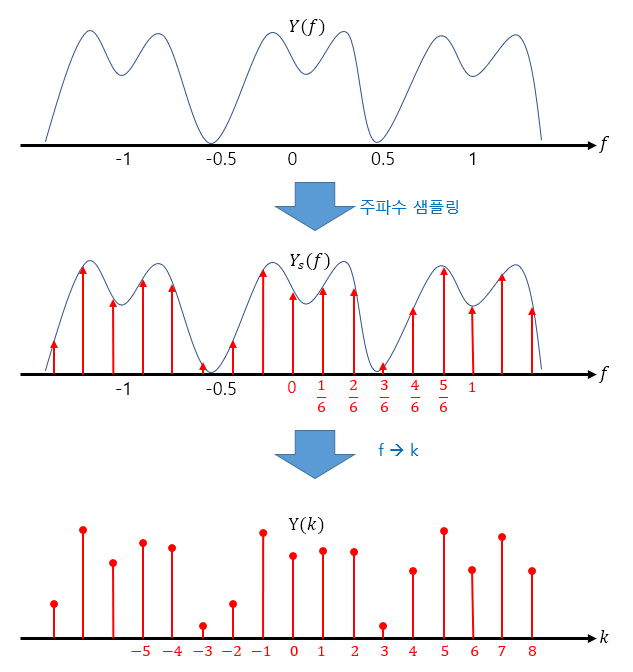

위 그림은 주파수 사이를 $\frac{1}{6}$ 간격으로 샘플링하는 것을 보여준다.

이렇게 샘플링하게 되면, 주기 $N=6$이되고, 주파수 $f=\frac{k}{N}$인 지점에서만 값을 가지는 신호가 된다. ( $k$: 정수)



즉, 주파수 $f$에 의한 함수 $Y(f)$가, 정수값 $k$에 의한 함수 $Y(k)$로 변경되게 된다.



이렇게 주파수 공간에서 이산 간격으로 샘플링된 신호에 대한 푸리에 변환은, 연속된 주파수일 때와는 좀 다른 표현법이 된다. 이러한 이산 시간 및 이산 주파수에 대한 푸리에 변환을 이산 푸리에 변환(DFT, Discrete Fourier Transform)이라 한다. DFT는 DTFT(이산 시간 푸리에 변환)으로부터 쉽게 유도될 수 있다.



DTFT에서 $Y(f)$에 대한 식은 다음과 같았다.



$$\begin{array}{}\text{(1)}& DTFT:Y(f)=\sum _{n=-\mathrm{\infty }}^{\mathrm{\infty }}y(n)e^{-i2\pi fn}\end{array}$$



식 (1)에서 주파수 $f=\frac{k}{N}$로 놓고 계산하면, 연속된 주파수 공간이 아닌, 샘플링된 주파수의 값만을 가지는 신호에 대한 식으로 변형시킬 수 있다. ($\frac{k}{N}$에 해당하는 주파수만 존재)



적용하면 다음과 같이 변경되고, 이것이 DFT 식이다.



$$\begin{array}{}\text{(2)}& DFT:Y(k)=\sum _{n=0}^{N-1}y(n)e^{-i\frac{2\pi }{N}kn},0\le k<N\end{array}$$





---

식 (2)의 내부에 있는 $y(n)$에 대해서도 어떻게 되는지 표현을 해야 한다. 즉, IDFT(Inverse DFT) 수식을 알아내야 한다.



IDFT의 수식은, 앞 페이지의 이산 시간 푸리에 변환에서 DTFT를 구할 때, CTFT의 $y(t)$를 구하는 식 대신에 $y(n)$을 구하는 식을 넣어서 구하는 방식으로는, IDFT의 $y(n)$을 구할 수 없다.



DTFT의 경우는 시간에 대해서만 이산(discrete)적인 샘플링을 해서 $y(t)$가 $y(n)$으로 표현된 것이고, 주파수 영역에 대한 변화는 없기에, 기존의 주파수 함수 $Y(k)$를 이용해 표현해도 무방하나, DFT의 경우는 주파수도 이산적인 샘플링을 하기에, 기존의 $Y(k)$에 대한 식을 그대로 이용하면 안 된다.



따라서, 식(2)의 식 내부에 있는 $y(n)$을 다른 방식으로 구해야 하는데, 그 한 가지 방법으로, 복소 정현파의 직교성을 이용해서 구하고자 한다.



이 블로그에서는,  03. 푸리에 계수에서  $y(t)$에 대한 신호식을 일반화하고, 이 신호식에서의 각 계수는 정현파의 일반 특성을 이용해 구했다.  이렇게 하는 것이 좀 더 직관적으로 푸리에 급수 및 푸리에 변환을 이해하는데 편하다. 대신 수학적인 간결함은 떨어진다.

사인파의 특성을 이용해서 계수를 구하는 과정에서 숨어있는 성질은, 두 복소 정현파는 서로 주파수가 다르면 서로 직교하고, 이때 두 정현파의 내적은 0이 된다는 성질이다.  이러한 직교성을 이용하면, 수학적으로 좀 더 간결하게 푸리에 변환을 설명할 수 있다. (반면에, 처음에 이해하기는 좀 더 어렵다.)



먼저, 복소 정현파의 내적 및 직교성에 대해 알아보자.

복소 정현파의 직교성

1) 벡터 공간에서, 두 벡터를 내적한 것이 0이면 서로 직교(수직)이다.



$$\overrightarrow{A}\cdot \overrightarrow{B}=0then,\overrightarrow{A}\perp \overrightarrow{B}$$



(고등수학에 나오는, 벡터의 가장 중요한 성질 중 하나이다.)



2) 함수의 내적합이 0이면, 두 함수는 직교한다.

두 함수에 대해서도 비슷한 표현을 한다. 만약 어떤 구간에 대해서 두 함수 $f_1$과 $f_2$의 내적을 적분한 것이 0이면, 두 함수는 그 구간에 있어서 직교한다고 얘기할 수 있다.



$${\int }_a^b{f}_1\cdot f_2=0then,f_1\perp f_2$$



3) 복소평면에서 두 복소수의 내적이 0이면, 두 복소수는 직교한다.

복소평면에서도 비슷한데, 두 복소수 $A=a+bi$와 $B=c+di$의 내적이 0이면 두 복소수는 직교한다고 한다.



여기서 주의할 것은 복소수 $A$와 $B$의 내적은 $A$와 $B^{\ast }$의 곱으로 계산된다는 점. $B^{\ast }$는 $B$의 켤레 복소수이고, 켤레 복소수는 원래 복소수의 허수부의 부호가 반대인 복소수를 말한다. 즉, $B=c+di$에 대해 $B^{\ast }=c-di$ (복소평면에서 내적을 켤레 복소수와의 곱으로 정의한 이유는, 그렇게 정의하지 않고 그냥 두 복소수의 곱으로 정의하면, 자기 자신과의 내적의 결과가 0이 나오는, 이상한 결과를 보이기 때문)



따라서, 두 복소수 $A=a+bi$와 $B=c+di$의 내적 $<A,B>$는,



$$<A,B>=A\cdot B^{\ast }=(a+bi)\cdot (c-di)=ac+bd$$



위 식에서 $ac+bd=0$이면 두 복소수 $A$와 $B$는 직교한다.



4) 복소평면에서 두 신호의 내적이 0이면, 두 신호는 직교한다.

복소평면에서 구간 $a$와 $b$사이에서 시간 $t$에 따라 값을 가지는 어떤 신호 $y(t)$와 $z(t)$가 있을 때, $y(t)$와 $z(t)$의 내적 $<y(t),z(t)>=0$이면, 두 신호는 직교한다.



복소평면에서의 두 신호 $y(t)$와 $z(t)$의 내적은, $y(t)$와 $z^{\ast }(t)$의 곱에 대한 적분값으로 정의되고, 여기서 $z^{\ast }(t)$는 $z(t)$의 켤레 복소수 신호이다.



$$<y(t),z(t)>={\int }_a^{b}y(t)z^{\ast }(t)dt=0then,y(t)\perp z(t)$$



연속신호에 대해서는 적분을 하고, 이산 신호의 경우는 모든 신호에 대한 내적 합을 계산한다.



5) 복소평면에서 서로 다른 주파수의 신호는 직교한다.

복소평면서의 어떤 신호는 삼각함수 혹은 복소지수함수로 표현될 수 있다.



주파수가 $f$, 주기가 $T$인 정현파를 삼각함수 및 복소지수함수로 표현하면 다음과 같다.



$$\cos (2\pi nft)+\sin (2\pi nft)=e^{i2\pi nft}=e^{i\frac{2\pi nt}{T}}$$



삼각 함수에서 복소지수함수로의 변환은 오일러 공식에 의해서 이루어진다. ( 이 부분에 대한 상세 설명은 04-4 푸리에 급수를 복소지수로 표현하기 참조)



같은 주기 내에서 주파수가 다른 두 정현파 $y(t)$와 $z(t)$의 내적을 계산해보자.

서로 다른 주파수를 가진다는 것을 표현하기 위해서 $y(t)=e^{i\frac{2\pi pt}{T}}$라 하고, $z(t)=e^{i\frac{2\pi kt}{T}}$라고 하자. ($p$와 $k$로 다르게 표현)



구간은 한 주기 구간인 $(0,T)$까지로 하자. 두 신호의 내적을 해보면,



$$\begin{array}{rl}<e^{i\frac{2\pi pt}{T}},e^{i\frac{2\pi kt}{T}}>& ={\int }_0^T{e}^{i\frac{2\pi pt}{T}}{e}^{-i\frac{2\pi kt}{T}}dt\\ & ={\int }_0^T{e}^{i\frac{2\pi (k-p)t}{T}}dt\end{array}$$



여기서 $k=p$인 경우에는(주파수가 같은 경우),



$${\int }_0^T{e}^{0}dt=T$$



반면 주파수가 같지 않은 $k\ne p$인 경우에는, $q=k-p$로 치환하여 계산하면,



$$\begin{array}{rl}{\int }_0^T{e}^{i\frac{2\pi qt}{T}}dt& =\frac{T}{i2\pi q}{\left|e^{i\frac{2\pi qt}{T}}\right|}_0^T\\ & =\frac{T}{i2\pi q}(e^{i2\pi q}-e^0)\\ & =\frac{T}{i2\pi q}(1-1)\\ & =0\end{array}$$



정리하면, 두 정현파의 내적은,

• 주파수가 같으면 내적값은 $T$
• 주파수가 다르면, 내적값은 $0$이기에, 서로 직교한다.

이처럼 두 파형에 대해 주파수가 다르면 그 내적이 0이 된다. 이제, 이 성질을 이용하여, IDFT 수식을 유도해볼 것이다.





DFT에서 Inverse DFT 식의 유도

이 글의 위 쪽 편에서 DFT에 대한 식이 아래 식 (2)와 같았다.



$$\begin{array}{}\text{(2)}& Y(k)=\sum _{n=0}^{N-1}y(n)e^{-i\frac{2\pi }{N}kn},0\le k<N\end{array}$$



신호의 직교성에 따른 특성을 이용하기 위해, $e^{i\frac{2\pi }{N}kn}$  파형을 양변에 곱해서 합을 구하게 해본다.



먼저, 식(2)의 양변에 $e^{i\frac{2\pi }{N}kn}$을 곱한다.



$$\begin{array}{}\text{(3)}& \begin{array}{r}Y(k)\cdot e^{i\frac{2\pi }{N}kn}=\sum _{p=0}^{N-1}y(p)e^{-i\frac{2\pi }{N}kp}\cdot e^{i\frac{2\pi }{N}kn}\end{array}\end{array}$$



식 (3)에서, 뒤 편에 N개의 신호를 더하는 부분은, 원래 사용했던 $n$ 대신에 $p$를 사용했음에 유의한다.

원래의 $n$과는 다른 변수임을 표시하기 위해 다른 변수를 사용한 것이고, 아래편에서 이 $p$가 $n$과 같을 때와 다를 때를 나눠서 비교하게 된다.



이제 식 (3)에 $0$에서 $N-1$까지의 신호를 더한다. (두 신호를 내적 한다는 것이, 곱을 한 것에 대한 전체 합이기 때문에, 이렇게 합을 해주는 것임)



$$\begin{array}{rl}\text{(4)}& & \sum _{k=0}^{N-1}Y(k)\cdot e^{i\frac{2\pi }{N}kn}& =\sum _{k=0}^{N-1}\sum _{p=0}^{N-1}y(p)e^{-i\frac{2\pi }{N}kp}\cdot e^{i\frac{2\pi }{N}kn}\\ \text{(5)}& & =\sum _{k=0}^{N-1}\sum _{p=0}^{N-1}y(p)e^{i\frac{2\pi }{N}k(n-p)}\end{array}$$



식 (5)에서 $\sum _{k=0}^{N-1}{e}^{i\frac{2\pi }{N}k(n-p)}$는 $n\ne p$에서는 0이고, $n=p$인 경우에만 $N$이 된다.



따라서 식 (5)에서 $n=p$의 경우에만 값을 가지기에 $y(p)$는 $y(n)$이 되고, 결국 $y(n)N$이 된다.



$$\begin{array}{}\text{(6)}& \sum _{k=0}^{N-1}\sum _{p=0}^{N-1}y(p)e^{i\frac{2\pi }{N}k(n-p)}=y(n)N\end{array}$$



이 부분이 좀 이해 안 될 수 있는데, p에 대해서 $0$에서 $N-1$까지 차례로 넣으면서 더하는 것이기에, $p=0$일 때 ~ $p=N-1$일 때의 값을 차례로 생각해보면, 결괏값이 이해될 것이다.

$p=0:\sum _{k=0}^{N-1}y(0)e^{i\frac{2\pi }{N}k(n-0)}\to 0$
$p=1:\sum _{k=0}^{N-1}y(1)e^{i\frac{2\pi }{N}k(n-1)}\to 0$
...
$p=n:\sum _{k=0}^{N-1}y(n)e^{i\frac{2\pi }{N}k(n-p)}\to y(n)N$
...
$p=1:\sum _{k=0}^{N-1}y(1)e^{i\frac{2\pi }{N}k(n-1)}\to 0$



결과적으로 식 (4)번의 값이 $y(n)N$이 되는 것이기에,



$$\sum _{k=0}^{N-1}Y(k)e^{i\frac{2\pi }{N}kn}=y(n)N$$

$$\begin{array}{}\text{(7)}& \therefore y(n)=\frac{1}{N}\sum _{k=0}^{N-1}Y(k)e^{i\frac{2\pi }{N}kn}\end{array}$$



식 (7)이 DFT에 대한 IDFT이고, 이렇게 IDFT 식에 대한 유도가 되었다.



식 (2)와 식 (7)을 다시 써보면,



$$\begin{array}{}\text{(2)}& DFT:Y(k)=\sum _{n=0}^{N-1}y(n)e^{-i\frac{2\pi }{N}kn},0\le k<N\end{array}$$

$$\begin{array}{}\text{(7)}& IDFT:y(n)=\frac{1}{N}\sum _{k=0}^{N-1}Y(k)e^{i\frac{2\pi }{N}kn},0\le n<N\end{array}$$



---

DFT 및 IDFT에 대한 식의 유도가 끝났다.



DFT와 IDFT를 사용하는 입장에서는, 이러한 유도보다는, DFT 식이 어떤 의미를 가지는지, 그리고 어떻게 활용되는지가 더 중용하다.



다음 페이지에서는 DFT 식이 과연 어떤 의미를 가지는지에 대해서 다룬다.



-끝-
